Descripción del Producto
Características de la fresadora vertical y horizontal
Dirección del eje del huso variable: el diseño innovador de nuestra máquina de fresado vertical y horizontal de doble propósito permite que la dirección del eje del huso se altere sin esfuerzo de acuerdo con los requisitos de procesamiento específicos. Esta versatilidad mejora la adaptabilidad en varios escenarios de procesamiento, lo que aumenta significativamente la eficiencia del procesamiento.
Capacidades potentes: gracias a la orientación del eje del huso ajustable, nuestra fresadora vertical y horizontal cuenta con una funcionalidad extensa. Maneja sin esfuerzo las superficies de la pieza de trabajo en diversos ángulos en relación con el plano horizontal, que atiende a una variedad expansiva de necesidades de procesamiento con potencia y precisión mejoradas.
Fuerte adaptabilidad: nuestra máquina de fresado de doble propósito vertical y horizontal está diseñada para una adaptabilidad excepcional en una miríada de intrincadas tareas de procesamiento. Ya sea un procesamiento de plano, superficie o ángulo especializado, simplemente ajuste la dirección del eje del huso para lograr los resultados deseados.
Eficiencia de producción elevada: al alterar a la perfección la dirección del eje del eje principal, nuestra frescura vertical y horizontal es capaz de procesar múltiples superficies en una sola configuración, reduciendo drásticamente la necesidad de reposicionar la pieza de trabajo y, por lo tanto, mejorar significativamente la eficiencia de producción.
Operación sin esfuerzo: a pesar de sus capacidades robustas, operar nuestra fresadora vertical y horizontal sigue siendo notablemente directa. Los usuarios pueden alternar fácilmente entre los modos verticales y horizontales con ajustes simples, lo que permite una adaptación suave a los requisitos de procesamiento variable.
Parámetros del producto
Características estructurales de la fresadora vertical y horizontal
1. Estructura del lecho
El lecho de nuestra máquina vertical y horizontal presenta una estructura de doble columna resistente, diseñada para una resistencia y rigidez superiores. Este diseño garantiza una precisión y estabilidad incomparables. Se complementa con un lecho deslizante que admite con expertos el huso y la mesa, minimizando la vibración y el ruido para un rendimiento óptimo.
2. Estructura del banco de trabajo
como componente crítico, el banco de trabajo de nuestra fresadora está diseñado para una fijación segura de la pieza de trabajo durante el procesamiento. Incluye una ranura T para sujeción sin esfuerzo y ofrece movimiento en direcciones horizontales y verticales. Además, la capacidad de rotación de la tabla facilita el mecanizado de bisel eficiente.
3. Estructura del huso principal
Nuestro huso, adaptable a las configuraciones verticales u horizontales, presenta un sistema sofisticado de sujeción de herramientas que utiliza el mango de chuck o herramienta. Con alta velocidad y par para satisfacer diversas demandas de mecanizado, también incluye un sistema de enfriamiento integrado para garantizar un enfriamiento eficiente de herramientas y piezas de trabajo.
4. Sistema de alimentación
El sistema de alimentación, un componente crucial de nuestra fresadora, abarca el eje de alimentación, el servomotor y el riel guía. Controla con precisión el movimiento de la herramienta en dimensiones horizontales y verticales. El servomotor garantiza el control exacto del eje de alimentación para una alta precisión y velocidad, mientras que el riel de guía mantiene la estabilidad del sistema de alimentación.
5. Ventajas estructurales
Nuestra fresadora vertical y horizontal personifica la excelencia estructural con su diseño compacto, funcionalidad potente y aplicaciones de amplio alcance. Ofrece precisión y automatización inigualables, facilitando el procesamiento de alta eficiencia que minimiza la intervención manual, ahorrando así tiempo y costos. | Nombre del producto | Fresa vertical y horizontal |
| Modelo de producto | 6Hv |
| Parámetros técnicos del producto |
| dimensión | Tamaño de la mesa | 1372*330 mm |
| | Carga de mesa | 350 kg |
viaje | Viajes izquierdo y derecho (x) | 1000 mm |
| Viajes hacia adelante y hacia atrás (y) | 420 mm |
| Viajes arriba y abajo (z) | 380 mm |
Coeficiente de huso vertical | Cón de husillo | N T40 |
| Distancia de huso a mesa | 150-530 mm |
| Velocidad del huso | 80-5440 rpm |
| Trazo de elevación del husillo | 127 mm |
| Potencia del caballo del huso | 5HP |
| Alcance del brazo | 600 mm |
Coeficiente de huso transversal | Potencia del motor del eje horizontal | 2.2kw |
| Velocidad del huso transversal | 60-1320 rpm |
| Cón de huso transversal | NT40 |
| Viajamiento del huso transversal | 120 |
| Altura central del soporte | 230 |
Dimensiones del perfil de la máquina | T-lot (ancho * número de ranura * distancia de ranura) | 16 mm*3 mm*65 mm |
| Ángulo de inclinación de la cabeza de fresado | 45 delantero/ parte posterior |
| Tamaño de la máquina (L * W * H) | 2200*2 000*2 500 mm |
| Peso aproximado de la máquina | 2500 kgs |

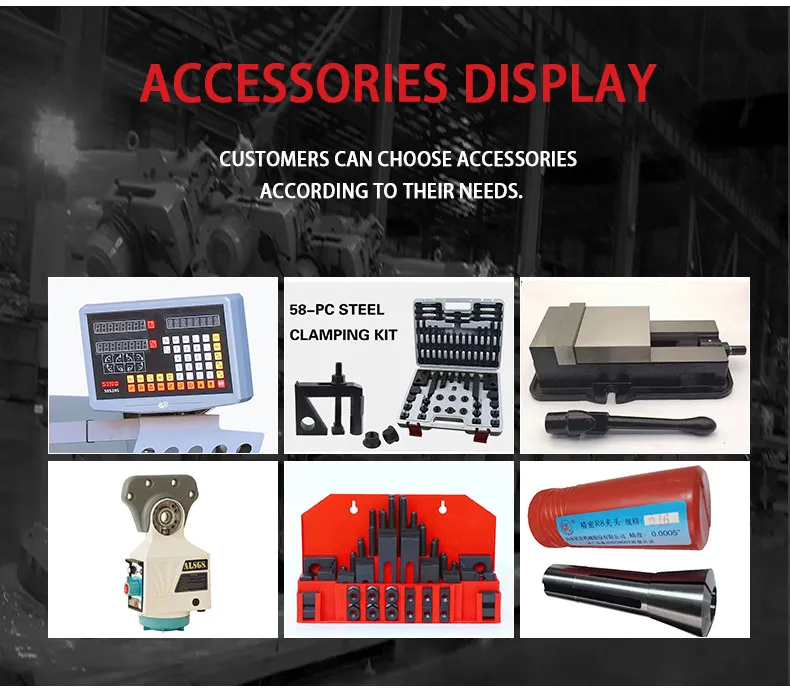

| | Nombre y especificación de accesorios | cantidad |
Piezas estándar para máquinas herramientas | 1.Bomba de aceite | 1 |
| 2.Luz de trabajo | 1 |
| 3.Tablero de órganos + pegamento protector | 1 |
| 4.Varilla de unión NT40 vertical, varilla de enlace NT40 horizontal | 1 |
| 5tools y cajas de herramientas | 1 |
Piezas especiales para máquinas herramientas | 6. Regla electrónica de dos ejes | 1 |
| 7. Feed automático del eje X | 1 |
| 8. 6 'alicates planos | 1 |
| 9. 58 piezas Compuesto Platen | 1 |
| 10. Boquilla de cable NT40 | 2 |
| 11. Instrucciones de operación | 1 |
| 12. Motor de elevación del eje z | 1 |
Fotos detalladas
Nuestras ventajas
Certificaciones
Preguntas frecuentes
1. ¿Cuál es el MOQ para su producción?
A. El MOQ depende de sus requisitos para el color, el logotipo, etc.. Para algunos elementos normales, tenemos en stock, el MOQ es 1 conjunto.
2. ¿Cómo controlar la calidad de los productos?
A. Siempre hemos puesto un gran énfasis en el nivel de calidad .
3.¿Cuáles son sus principales productos de su empresa?
R: Nos especializamos en todo tipo de máquinas, como la máquina CNC, la máquina del torno, la frescura, la máquina de molienda, el centro de mecanizado vertical, la máquina de perforación, la máquina de perforación radial, la máquina de aserrado, etc.
4. ¿Cuáles son sus términos comerciales?
A: Ex-Works FOB, CFR y CIF, todos aceptables.
5.¿Cuáles son los términos de pago?
R: T/T, 30% de pago inicial cuando el pedido, el 70% de saldo de pago antes del envío;
6. ¿Qué sistema CNC usas?
A: Fanuc, Siemens, Mitsubishi, Syntec, HCN. Depende de su elección.
7.¿Cómo puedo elegir las máquinas más adecuadas?
R: Envíenos los dibujos y aplicaciones de productos, elegiremos las máquinas más adecuadas para usted.
8. ¿Qué tipo de paquete ofrece?
A. Normalmente en el caso de madera contrachapada, para asegurarse de que todos los bienes en buenas condiciones. El paquete personalizado puede ser aceptable.
9. ¿Puede su planta hacer OEM?
A: Sí, no es un problema. Podemos hacer OEM y ODM para cualquier cliente .
10. ¿Qué tal la garantía?
R: El período de garantía es un año después de la entrega. Incluso más allá del período, suministraremos un servicio de por vida para Mac.
