Descripción del Producto
Características de la fresadora vertical y horizontal
Dirección del eje del husillo variable: el diseño sofisticado de la máquina de molienda de doble propósito vertical y horizontal permite alterarse la dirección del eje del husillo según las necesidades de procesamiento. Esta característica excepcional mejora su adaptabilidad a diversos escenarios de procesamiento, lo que aumenta significativamente la eficiencia del procesamiento.
Versatilidad potente: gracias a la dirección de eje del huso ajustable, esta fresadora de doble propósito revela un espectro más amplio de utilidad y funcionalidad superior. Está diseñado para procesar superficies de la pieza de trabajo en varios ángulos en relación con el plano horizontal, satisfaciendo así una amplia gama de requisitos de procesamiento.
Fuerte adaptabilidad: meticulosamente elaborada para tareas de procesamiento complejas, la máquina de fresado de doble propósito vertical y horizontal sobresale en el procesamiento del plano, el acabado de la superficie y los ajustes de ángulo especiales. Simplemente alterando la dirección del eje del huso, se encuentra sin esfuerzo en una amplia gama de desafíos de procesamiento.
Eficiencia de producción mejorada: al modificar la dirección del eje del eje principal, esta fresadora innovadora puede abordar múltiples tareas superficiales en una sola instalación. Esta característica ingeniosa minimiza el tiempo de reposicionamiento de la pieza de trabajo, lo que eleva sustancialmente la eficiencia de producción.
Operación fácil de usar: a pesar de sus potentes capacidades, la máquina vertical y horizontal es notablemente fácil de usar. Los operadores pueden cambiar sin esfuerzo entre modos verticales y horizontales con operaciones directas, atendiendo a diversas necesidades de procesamiento sin problemas.

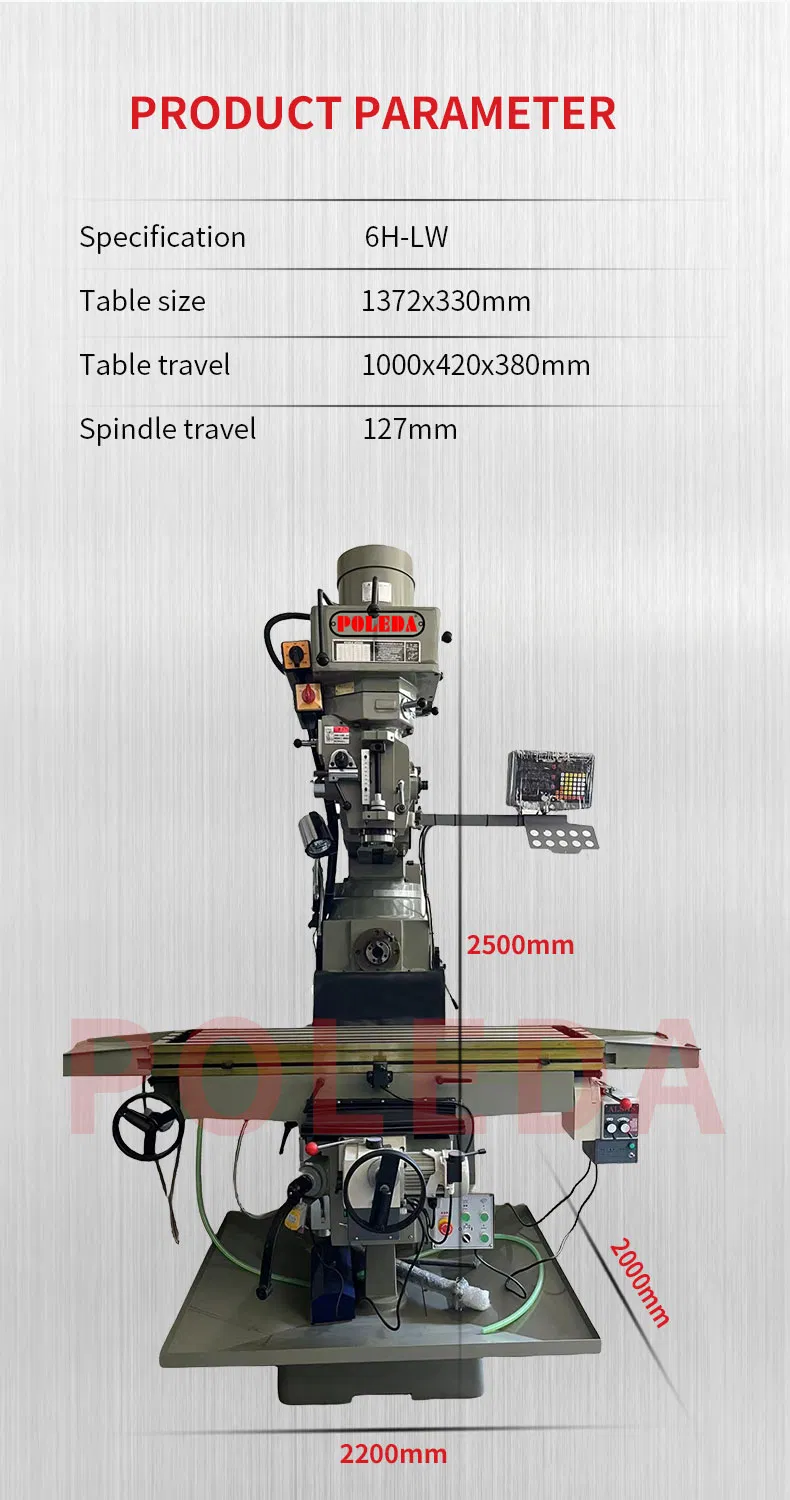

Parámetros del producto
Características estructurales de la fresadora vertical y horizontal
Primero, la estructura del lecho
del lecho de esta fresa avanzada muestra una estructura robusta de doble columna, que ofrece una resistencia y rigidez superiores para mantener una alta precisión y estabilidad. Complementado por un lecho deslizante, soporta con precisión la mesa y el peso del huso, frenando efectivamente la vibración y el ruido.
En segundo lugar, la estructura del banco de trabajo
, el banco de trabajo, un componente fundamental de la fresadora, fija de forma segura la pieza de trabajo para un procesamiento eficiente. Diseñado con una ranura en T para sujeción de la pieza de trabajo sin problemas, permite el movimiento en direcciones horizontales y verticales y puede girar para facilitar el mecanizado de bisel.
Tres, la estructura del eje principal,
el eje principal de la fresadora presenta una estructura vertical u horizontal versátil, empleando una manija de fragmento o herramienta para la sujeción de herramientas. Con su alta velocidad y par, cumple con las demandas de mecanizado variados. Un sistema de enfriamiento integrado mejora aún más la herramienta y el enfriamiento de la pieza de trabajo.
Cuatro, el sistema de alimentación
, el sistema de alimentación, vital para la fresadora, incorpora componentes como el eje de alimentación, el servomotor y el riel guía. Orquesta el movimiento de herramientas horizontales y verticales para admitir diversos procesos de mecanizado. El servomotor garantiza un control preciso del eje de alimentación, mientras que el riel de guía garantiza la estabilidad y la precisión.
Quinto, ventajas estructurales,
esta fresadora vertical y horizontal presenta una estructura compacta cargada de funciones potentes, que ofrece un amplio rango de aplicaciones. Cuenta con una alta precisión y automatización, permitiendo un procesamiento eficiente, reduciendo las intervenciones manuales y ahorrando tiempo y costos valiosos. | Nombre del producto | Fresa vertical y horizontal |
| Modelo de producto | 6HV (6H) |
| Parámetros técnicos del producto |
| dimensión | Tamaño de la mesa | 1372*330 mm |
| | Carga de mesa | 350 kg |
viaje | Viajes izquierdo y derecho (x) | 1000 mm |
| Viajes hacia adelante y hacia atrás (y) | 420 mm |
| Viajes arriba y abajo (z) | 380 mm |
Coeficiente de huso vertical | Cón de husillo | N T40 |
| Distancia de huso a mesa | 150-530 mm |
| Velocidad del huso | 80-5440 rpm |
| Trazo de elevación del husillo | 127 mm |
| Potencia del caballo del huso | 5HP |
| Alcance del brazo | 600 mm |
Coeficiente de huso transversal | Potencia del motor del eje horizontal | 2.2kw |
| Velocidad del huso transversal | 60-1320 rpm |
| Cón de huso transversal | NT40 |
| Viajamiento del huso transversal | 120 |
| Altura central del soporte | 230 |
Dimensiones del perfil de la máquina | T-lot (ancho * número de ranura * distancia de ranura) | 16 mm*3 mm*65 mm |
| Ángulo de inclinación de la cabeza de fresado | 45 delantero/ parte posterior |
| Tamaño de la máquina (L * W * H) | 2200*2 000*2 500 mm |
| Peso aproximado de la máquina | 2500 kgs |
| | Nombre y especificación de accesorios | cantidad |
Piezas estándar para máquinas herramientas | 1.Bomba de aceite | 1 |
| 2.Luz de trabajo | 1 |
| 3.Tablero de órganos + pegamento protector | 1 |
| 4.Varilla de unión NT40 vertical, varilla de enlace NT40 horizontal | 1 |
| 5tools y cajas de herramientas | 1 |
Piezas especiales para máquinas herramientas | 6. Regla electrónica de dos ejes | 1 |
| 7. Feed automático del eje X | 1 |
| 8. 6 'alicates planos | 1 |
| 9. 58 piezas Compuesto Platen | 1 |
| 10. Boquilla de cable NT40 | 2 |
| 11. Instrucciones de operación | 1 |
| 12. Motor de elevación del eje z | 1 |
Fotos detalladas
Nuestras ventajas
Certificaciones
Preguntas frecuentes
1. ¿Cuál es el MOQ para su producción?
A. El MOQ depende de sus requisitos para el color, el logotipo, etc.. Para algunos elementos normales, tenemos en stock, el MOQ es 1 conjunto.
2. ¿Cómo controlar la calidad de los productos?
A. Siempre hemos puesto un gran énfasis en el nivel de calidad .
3.¿Cuáles son sus principales productos de su empresa?
R: Nos especializamos en todo tipo de máquinas, como la máquina CNC, la máquina del torno, la frescura, la máquina de molienda, el centro de mecanizado vertical, la máquina de perforación, la máquina de perforación radial, la máquina de aserrado, etc.
4. ¿Cuáles son sus términos comerciales?
A: Ex-Works FOB, CFR y CIF, todos aceptables.
5.¿Cuáles son los términos de pago?
R: T/T, 30% de pago inicial cuando el pedido, el 70% de saldo de pago antes del envío;
6. ¿Qué sistema CNC usas?
A: Fanuc, Siemens, Mitsubishi, Syntec, HCN. Depende de su elección.
7.¿Cómo puedo elegir las máquinas más adecuadas?
R: Envíenos los dibujos y aplicaciones de productos, elegiremos las máquinas más adecuadas para usted.
8. ¿Qué tipo de paquete ofrece?
A. Normalmente en el caso de madera contrachapada, para asegurarse de que todos los bienes en buenas condiciones. El paquete personalizado puede ser aceptable.
9. ¿Puede su planta hacer OEM?
A: Sí, no es un problema. Podemos hacer OEM y ODM para cualquier cliente .
10. ¿Qué tal la garantía?
R: El período de garantía es un año después de la entrega. Incluso más allá del período, suministraremos un servicio de por vida para Mac.
