Centro de mecanizado lineal de la serie V Serie

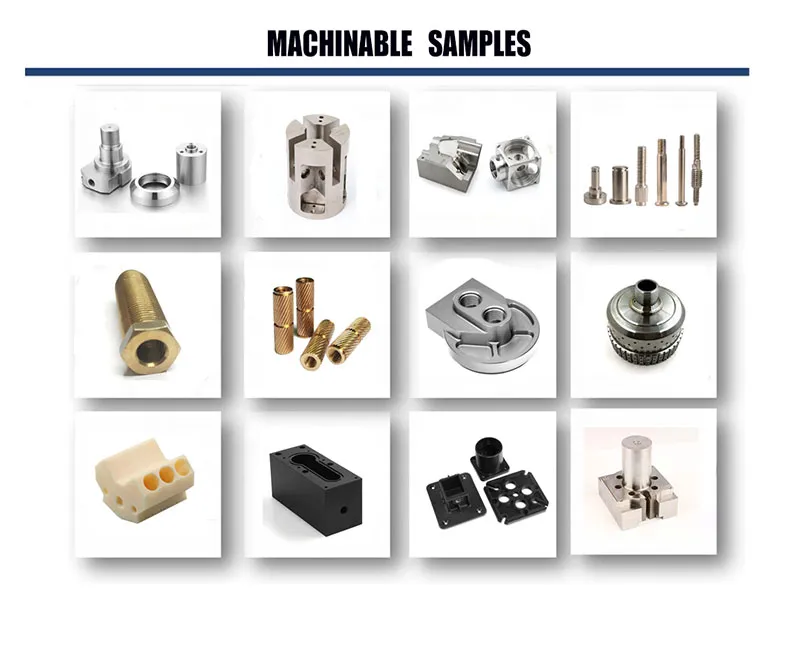

Este producto de última generación es un servicio de mecanizado vertical semicerrado de tres ejes. Cuenta con un diseño robusto con guías de bolas lineales de tres ejes, capaz de manejar cargas pesadas con una precisión excepcional debido a su amplio tramo y estructura compacta pero racional. El huso, alimentado por un servomotor a través de una correa de distribución, permite la sujeción perfecta de varias piezas, como discos, tablas, carcasas, levas y moldes, todo de una vez. Esta máquina versátil se destaca en perforación, fresado, aburrido, expansión, enrollamiento y tapping rígido, lo que lo hace ideal para la producción de productos de lotes medianos a pequeños. Cumple con las demandas de procesamiento de componentes complejos y de alta precisión. Además, se puede equipar con un cuarto eje rotativo para satisfacer los requisitos específicos del procesamiento de piezas especiales.
Sistema de control CNC
Nuestro sistema de control CNC ofrece enclavamiento integral y confiable, protección de seguridad, diagnóstico de fallas y funcionalidades de alarma. Está equipado con interfaces de comunicación estándar y de red RS232, complementadas por capacidades de control y almacenamiento de programas informáticos. Esto permite un procesamiento de DNC eficiente, con variaciones dependiendo de la configuración del sistema.
Introducción al producto del centro de mecanizado vertical
El centro de mecanizado vertical es una máquina herramienta CNC altamente automatizada y versátil, con una biblioteca de herramientas incorporada y un dispositivo automático que cambia de herramienta. El eje del husillo se coloca verticalmente en relación con el banco de trabajo, lo que lo hace ideal para procesar placas, moldes y pequeñas piezas de complejo de concha. Este centro de máquinas se destaca en fresado, aburrido, perforación, tapping y roscado. Con su sistema de control digital avanzado, puede seleccionar y reemplazar automáticamente las herramientas, ajustar la velocidad del huso, la velocidad de alimentación y la ruta de la herramienta con respecto a la pieza de trabajo y realizar otras funciones auxiliares sin problemas. En consecuencia, el centro de mecanizado vertical mejora significativamente la eficiencia de producción.
Características clave del producto de los centros de mecanizado vertical:
estructura simple: en comparación con los centros de mecanizado horizontal, el centro de mecanizado vertical tiene un diseño más directo, ocupa menos espacio y es más rentable.
Conveniente pinza de la pieza de trabajo: las piezas de trabajo de sujeción y posicionamiento son más fáciles, el movimiento de la herramienta de corte es fácilmente observable y los programas de depuración, así como la inspección y la medición, son más sencillos.
Condiciones de enfriamiento óptimas: el fluido de corte alcanza directamente la herramienta y la superficie de mecanizado, mejorando la calidad y la eficiencia del procesamiento.
Extracción de chips eficiente: los tres ejes de coordenadas se alinean con el sistema de coordenadas cartesianas, facilitando la eliminación fácil y la caída de las papas fritas, evitando así los rasguños en la superficie procesada.
Versatilidad: el centro de mecanizado vertical típicamente ofrece al menos un control de dos enlaces de tres ejes, con muchos modelos que admiten el control de tres eje de tres ejes o incluso cinco y seis ejes, acomodando una amplia gama de necesidades de procesamiento complejas.
Aplicaciones extensas: los centros de mecanizado vertical se utilizan ampliamente en el motor aeroespacial y la fabricación de piezas estructurales, la producción de componentes del motor automotriz, el procesamiento de moho, la producción de dispositivos de información y la fabricación de equipos de energía.
| ARTÍCULO | TIPO | V650 | V850 | V855 | V857 | V1160 |
| Viaje al eje | De izquierda a derecha (x) (mm) | 650 | 800 | 800 | 800 | 1100 |
| | De adelante hacia atrás (y) (mm) | 400 | 500 | 550 | 550 | 600 |
| | Hasta hacia abajo (z) (mm) | 500 | 500 | 550 | 700 | 600 |
| MESA DE TRABAJO | Dimensión (mm) | 800 × 400 | 1000 × 500 | 1000 × 550 | 1000 × 550 | 1200 × 600 |
| | Carga máxima (kg) | 350 | 500 | 600 | 600 | 800 |
| | Tipo t (ancho × ranura no.) | 3-18 × 125 | 5-18 × 80 | 5-18 × 90 | 5-18 × 90 | 5-18 × 100 |
| DISTANCIA | Centro de husillo a Cloumn (MM) | 460 | 560 | 613 | 613 | 645 |
| | Banco de la nariz del huso al trabajo (mm) | 100-600 | 120-670 | 150-700 | 150-850 | 175-775 |
| HUSO | Agujero | BT40 | BT40 | BT40 | BT40 | BT40 |
| | Velocidad (RPM/min) | 10000 | conexión directa12000 | 10000 | 10000 | 10000 |
| | Energía del motor (KW) | 5.5 | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 |
| Velocidad de alimentación | Velocidad de alimentación rápida x/y/z (m/min) | 48/48/48 | 48/48/48 | 36/36/30 | 36/36/30 | 36/36/30 |
| | Cortar la velocidad de alimentación (mm/min) | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| Herramientas | Capacidad de revista (PC) | 20 | 24 | 24 | 24 | 24 |
| | Max.Tools Peso permitido (kg) | 8 | 8 | 8 | 8 | 8 |
| | Max.Tools Longitud permitida (mm) | 300 | 300 | 300 | 300 | 300 |
| | TIPO | BRAZO | BRAZO | BRAZO | BRAZO | BRAZO |
| MÁQUINA | Dimensión (mm) | 2400 × 2150 × 2560 | 2600 × 2250 × 2660 | 2650 × 2300 × 2700 | 2650 × 2300 × 2900 | 3000 × 2400 × 2900 |
| | Peso (kg) | 4000 | 4800 | 5500 | 5900 | 6800 |
1. ¿Cuál es el MOQ para su producción?
A. El MOQ depende de sus requisitos para el color, el logotipo y otras especificaciones. Para los artículos estándar en stock, el MOQ es solo 1 conjunto.
2. ¿Cómo controlar la calidad de los productos?
R. Siempre hemos puesto un gran énfasis en mantener estándares de alta calidad. Nuestro principio rector es proporcionar: clientes con calidad superior, precios competitivos y servicio excepcional.
3.¿Cuáles son sus principales productos de su empresa?
R: Nos especializamos en una amplia gama de máquinas, que incluyen máquinas CNC, máquinas de torno, fresadoras, máquinas de molienda, centros de mecanizado vertical, máquinas de perforación, máquinas de perforación radial, máquinas de aserración y más.
4. ¿Cuáles son sus términos comerciales?
R: Aceptamos los términos Ex-Works, FOB, CFR y CIF.
5.¿Cuáles son los términos de pago?
R: T/T, 30% de pago inicial Al realizar el pedido, el 70% de saldo de pago antes del envío.
6. ¿Qué sistema CNC usas?
R: Utilizamos sistemas CNC de Fanuc, Siemens, Mitsubishi, Syntec, HCN, dependiendo de su preferencia.
7.¿Cómo puedo elegir las máquinas más adecuadas?
R: Envíenos sus dibujos de productos y detalles de la aplicación, y recomendaremos las máquinas más adecuadas para usted.
8. ¿Qué tipo de paquete ofrece?
R. Por lo general, empacamos en cajas de madera contrachapada para garantizar que todos los productos lleguen en perfectas condiciones. El embalaje personalizado también está disponible.
9. ¿Puede su planta hacer OEM?
R: Sí, podemos proporcionar servicios OEM y ODM para nuestros clientes.
10. ¿Qué tal la garantía?
R: Nuestro período de garantía es un año después de la entrega. Más allá de este período, ofrecemos un servicio de por vida para nuestras máquinas.
