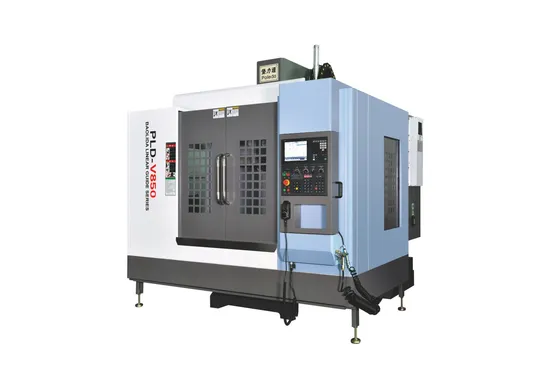

Centro de mecanizado lineal de la serie V de la serie V
Características del producto X, Y, Z Control servo directo de tres ejes en un centro de mecanizado vertical semicerrado. Cuenta con guías de bola lineal de tres ejes con un amplio tramo y alta capacidad de carga, asegurando una precisión y estabilidad incomparables. Diseñado para un rendimiento de servicio pesado, tiene una estructura compacta y bien pensada. El huso, impulsado por un servomotor y una correa de distribución, garantiza operaciones sin problemas. La máquina maneja hábilmente la sujeción de piezas diversas como discos, tableros, carcasas, levas y moldes, todo en una sola configuración. Se destaca en varios procesos, como perforación, fresado, aburrido, expansión, enrollamiento y tapping rígido. Perfecto para producir productos de lotes medianos a pequeños, satisface las exigentes demandas de fabricación compleja de piezas de alta precisión. Además, se puede equipar con un cuarto eje rotativo para acomodar requisitos de procesamiento únicos.
Sistema de control CNC
El sistema ofrece enclavamiento integral y confiable, protección de seguridad, diagnóstico de fallas y funciones de alarma. Está equipado con un estándar RS232 y una interfaz de comunicación de red, junto con las capacidades de control y almacenamiento del programa de computadora, facilitando el procesamiento de DNC. Tenga en cuenta que las características específicas pueden variar según la versión del sistema.
Introducción del producto del centro de mecanizado vertical
El centro de mecanizado vertical es una máquina herramienta CNC multifuncional altamente avanzada y automatizada. Equipado con una biblioteca de herramientas y un dispositivo automático de cambio de herramientas, presenta un eje del husillo establecido verticalmente con el banco de trabajo. Este diseño es ideal para procesar placas, moldes y componentes pequeños y complejos. Capaz de molienda, aburrido, perforación, tapping y corte de roscas, utiliza un sistema de control digital para automatizar la selección de herramientas, ajustes de velocidad del huso, velocidades de alimentación y más, completando tareas de procesamiento múltiple en múltiples caras de una pieza de trabajo. Esto garantiza un impulso sustancial en la eficiencia de producción.
Las características del producto de los centros de mecanizado vertical incluyen:
Estructura simple: en comparación con los centros de mecanizado horizontales, los centros de mecanizado vertical cuentan con un diseño más simple, ocupan menos espacio y ofrecen una solución más rentable.
Conveniente sujeción de la pieza de trabajo: con fácil sujeción y posicionamiento, el movimiento de la herramienta del centro de mecanizado vertical es sencillo de monitorear. Esto simplifica los procesos de depuración, inspección y medición.
Condiciones de enfriamiento superior: el fluido de corte puede alcanzar directamente la herramienta y la superficie de mecanizado, lo que mejora significativamente la calidad y la eficiencia del procesamiento.
Easal extracción de chips: los tres ejes de coordenadas se alinean con el sistema de coordenadas cartesianas, lo que permite la eliminación de chips fácil y eficiente, evitando así los rasguños de la superficie.
Versatilidad: los centros de mecanizado vertical generalmente ofrecen al menos tres eje de enlace de tres ejes, con muchos modelos que logran un control de tres enlaces de tres ejes e incluso de cinco o seis ejes, que atienden a una variedad de requisitos de mecanizado complejos.
Aplicaciones: los centros de mecanizado vertical encuentran un uso extenso en la fabricación de motores y piezas estructurales aeroespaciales, producción de piezas de motor automotriz, procesamiento de moho, fabricación de electrodomésticos, producción de equipos de energía y más.
| ARTÍCULO | TIPO | V650 | V850 | V855 | V857 | V1160 |
| Viaje al eje | De izquierda a derecha (x) (mm) | 650 | 800 | 800 | 800 | 1100 |
| | De adelante hacia atrás (y) (mm) | 400 | 500 | 550 | 550 | 600 |
| | Hasta hacia abajo (z) (mm) | 500 | 500 | 550 | 700 | 600 |
| MESA DE TRABAJO | Dimensión (mm) | 800 × 400 | 1000 × 500 | 1000 × 550 | 1000 × 550 | 1200 × 600 |
| | Carga máxima (kg) | 350 | 500 | 600 | 600 | 800 |
| | Tipo t (ancho × ranura no.) | 3-18 × 125 | 5-18 × 80 | 5-18 × 90 | 5-18 × 90 | 5-18 × 100 |
| DISTANCIA | Centro de husillo a Cloumn (MM) | 460 | 560 | 613 | 613 | 645 |
| | Banco de la nariz del huso al trabajo (mm) | 100-600 | 120-670 | 150-700 | 150-850 | 175-775 |
| HUSO | Agujero | BT40 | BT40 | BT40 | BT40 | BT40 |
| | Velocidad (RPM/min) | 10000 | conexión directa12000 | 10000 | 10000 | 10000 |
| | Energía del motor (KW) | 5.5 | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 |
| Velocidad de alimentación | Velocidad de alimentación rápida x/y/z (m/min) | 48/48/48 | 48/48/48 | 36/36/30 | 36/36/30 | 36/36/30 |
| | Cortar la velocidad de alimentación (mm/min) | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| Herramientas | Capacidad de revista (PC) | 20 | 24 | 24 | 24 | 24 |
| | Max.Tools Peso permitido (kg) | 8 | 8 | 8 | 8 | 8 |
| | Max.Tools Longitud permitida (mm) | 300 | 300 | 300 | 300 | 300 |
| | TIPO | BRAZO | BRAZO | BRAZO | BRAZO | BRAZO |
| MÁQUINA | Dimensión (mm) | 2400 × 2150 × 2560 | 2600 × 2250 × 2660 | 2650 × 2300 × 2700 | 2650 × 2300 × 2900 | 3000 × 2400 × 2900 |
| | Peso (kg) | 4000 | 4800 | 5500 | 5900 | 6800 |
1. ¿Cuál es el MOQ para su producción?
A. El MOQ depende de sus requisitos para el color, el logotipo y otra personalización. Para algunos artículos estándar que tenemos en stock, el MOQ es solo 1 conjunto.
2. ¿Cómo controlar la calidad de los productos?
R. Siempre hemos puesto un gran énfasis en mantener los niveles de calidad más altos. El principio que siempre mantenemos es proporcionar a los clientes una mejor calidad, mejores precios y un mejor servicio.
3.¿Cuáles son sus principales productos de su empresa?
R: Nos especializamos en una amplia gama de máquinas, que incluyen máquinas CNC, máquinas de torno, fresadoras, máquinas de molienda, centros de mecanizado vertical, máquinas de perforación, máquinas de perforación radial, máquinas de aserrado y más.
4. ¿Cuáles son sus términos comerciales?
R: Aceptamos ex obras, FOB, CFR y CIF.
5.¿Cuáles son los términos de pago?
R: T/T, 30% de pago inicial al orden, el 70% de saldo de pago antes del envío.
6. ¿Qué sistema CNC usas?
R: Utilizamos Fanuc, Siemens, Mitsubishi, Syntec, HCN Systems. La elección depende de su preferencia.
7.¿Cómo puedo elegir las máquinas más adecuadas?
R: Envíenos sus dibujos de productos y detalles de la aplicación. Le ayudaremos a seleccionar las máquinas más adecuadas.
8. ¿Qué tipo de paquete ofrece?
R. Normalmente, empaquetamos casos de madera contrachapada para garantizar que todos los productos estén en excelentes condiciones. El embalaje personalizado también está disponible.
9. ¿Puede su planta hacer OEM?
R: Sí, podemos hacer OEM y ODM para cualquier requisito del cliente.
10. ¿Qué tal la garantía?
R: El período de garantía es un año después de la entrega. Incluso más allá de este período, ofrecemos un servicio de por vida para las máquinas.
