Características del centro de procesamiento
Un centro de mecanizado es un tipo de máquina herramienta CNC diseñada para integrar múltiples funciones de procesamiento, como fresado, perforación, aburrido, tapping, bisebo y tapón. En comparación con las máquinas herramientas convencionales, el centro de mecanizado ofrece las siguientes características distintas:
1. Alta velocidad y precisión
equipadas con un huso de alta velocidad, un servo de precisión y una tecnología CNC avanzada, el centro de mecanizado ofrece capacidades de mecanizado excepcionales de alta velocidad y alta precisión.
2. Versatilidad
gracias a su dispositivo de cambio de herramienta automática, el centro de mecanizado cambia sin esfuerzo entre varios procesos, lo que le permite ejecutar diversas tareas en una sola máquina herramienta.
3. Eficiencia
utilizando la tecnología de automatización, el centro de mecanizado puede realizar un procesamiento continuo, mejorando significativamente la eficiencia de producción.
4. Flexibilidad
La programabilidad del centro de mecanizado le permite manejar diferentes formas y tamaños, por lo que es ideal tanto para la producción en masa como para la personalización de lotes pequeños. Los centros de mecanizado
del rango de aplicaciones del centro de procesamiento
han encontrado aplicaciones extensas en diversas industrias. Aquí hay algunas áreas comunes donde se destacan:
1. Fabricación de moho
perfecta para el procesamiento de precisión de estructuras de moho complejas, que incluyen estampar moldes y moldes de inyección.
2. Aeroespacial
altamente eficiente en el mecanizado de componentes aeroespaciales como rodamientos y cuchillas de turbina.
3. Fabricación de automóviles
capaz de procesar varias piezas automotrices, como motores, transmisiones y engranajes de dirección.
4. Fabricación electrónica
ideal para piezas electrónicas de alta precisión, incluidos dispositivos optoelectrónicos y componentes de teléfonos móviles.
5. Dispositivos médicos
excelentes para procesar piezas de dispositivos médicos como componentes de prótesis e instrumentos quirúrgicos.
6. Construcción naval
eficiente en componentes de mecanizado del barco, incluidos los rodamientos y las hélices.
7. Iluminación de etapa
experta en el procesamiento de piezas de iluminación de la etapa, incluidas estructuras de aleación de aluminio y soportes de lámparas.
En resumen, los centros de mecanizado son como equipos de procesamiento altamente eficientes y precisos, ampliamente adoptados en numerosas industrias. Con avances tecnológicos continuos, sus aplicaciones continúan expandiéndose.

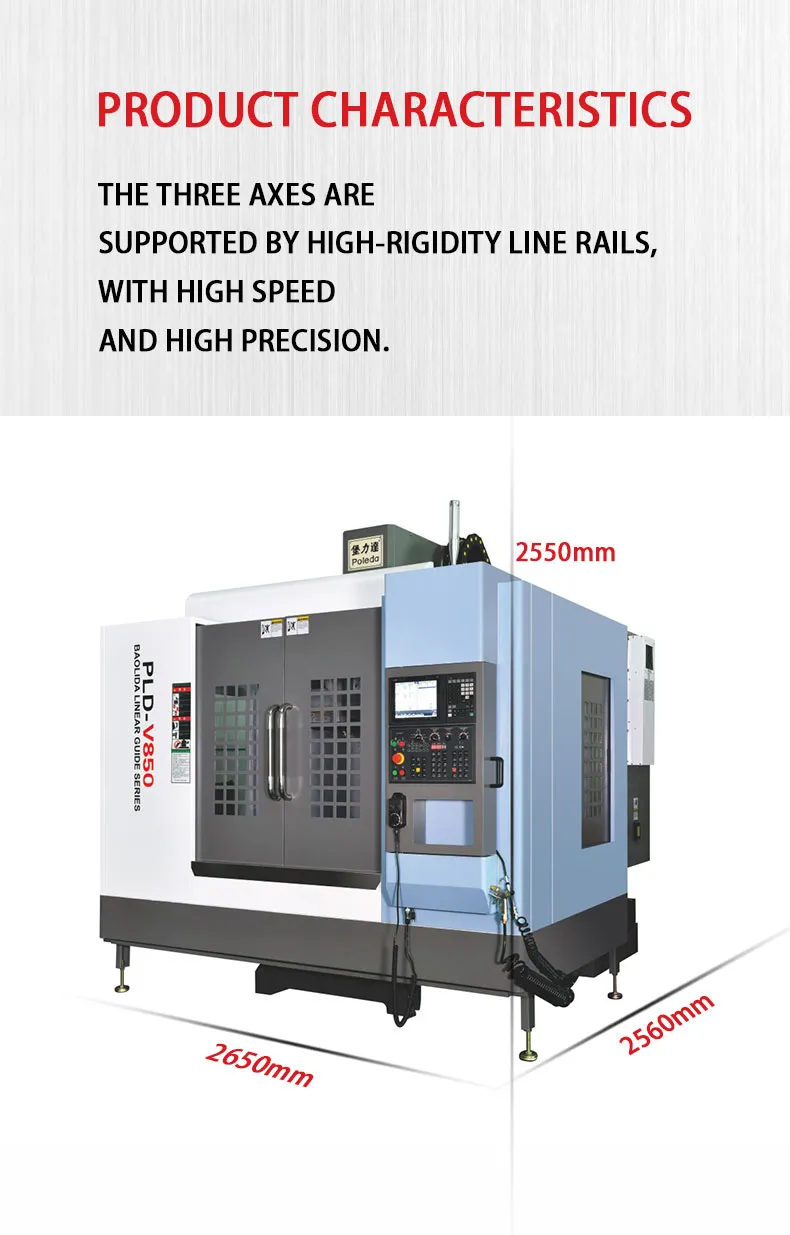

1. V850 vertical de alta velocidad V850: que ofrece precisión y eficiencia, el modelo V850 redefine el mecanizado de alta velocidad con una precisión y confiabilidad incomparables.
| 1. Journey | Viajes del eje X | 800 mm |
| Y -eje viajero | 500 mm |
| Z -EXIS VIAJE | 500 mm |
| 2.Eje principal | Velocidad del huso | 12000prm |
| Cono del orificio del eje principal | BT40 |
| Distancia de la nariz del huso a la mesa | 120-670 mm |
| Distancia desde el centro del husillo hasta la superficie del riel de columna | 605 mm |
| 3. alimentar | Desplazamiento rápido en los ejes X, Y y Z | 36m/36m/36m/min |
| 4.banco de trabajo | Área de mesa | 1000 mm*550 mm |
| Peso muerto de la mesa | 450 kg |
| 5. Sistema de control numérico | Sistema Mitsubishi en Japón | Sistema Mitsubishi en Japón |
| 6. | Capacidad de almacenamiento de herramientas | Brazo de cuchillo Tipo de disco Biblioteca de cuchillos 24T |
| Herramienta máxima fuera de la deformación | 800 mm |
| Longitud máxima de la herramienta | 150 mm |
| Peso máximo de la herramienta | 6 kg |
| 7.Motor de conducción | Motor del eje principal | 7.5kw |
| Servo Motor de AC-ACH | ***-E204S-D48 |
| Eje y motor de servomotor | ***-E204S-D48 |
| Z -EXIS AC Servo Motor | ***-E303BS-D48 |
| 8. Blindaje | Escudo completo |
| 9. color | Colores estándar (se pueden personalizar colores) |
| 10.Máquina herramienta | Maquinaria área ocupada y altura | 2600*2300*2700 mm |
| Peso aproximado mecánico | 5200 kg |
2 . Accesorios de máquinas herramienta: mejore sus capacidades de mecanizado con nuestra gama integral de accesorios de alta calidad, diseñados para complementar y optimizar su equipo.
| NO. | artículo | fabricante | especificación |
| 1 | Sistema de control | Mitsubishi | M80 |
| 2 | Motor de husillo | Mitsubishi | 7.5kw |
| 3 | Motor de eje xyz | Mitsubishi | X/y : 2kw z: 3kw |
| 4 | Eje principal | Taiwán | Bt 40 12000rpm |
| 5 | Cuatro garras | Speedcn | Bt40 |
| 6 | Tornillo de pelota de tres ejes | Yintai/Shangyin | LV.C3 |
| 7 | Riel del eje xyz | Yintai/Shangyin | Bosh Rexroth |
| 8 | cojinete | Nsk/fag | Lv. P4 |
| 9 | enganche | R+W | EK2/24/20 |
| 10 | Sistema de ruta de aire combinado con válvula solenoide | Recipiente de oro | MVSC-220-4E1 |
| 11 | Sistema de enfriamiento del eje principal | Áspero | R D-10ly |
| 12 | Intercambio de calor de caja eléctrica | Áspero | R D-25A |
| 13 | Corte de motor de enfriamiento | Jahe | 4V-30 |
| 14 | Combinación de tres puntos | Recipiente de oro | MAP3000 |
| 15 | Otros elementos de presión | Recipiente de oro | AC3000L |
| 16 | Contactero principal | Mitsubishi | 50A |
| 17 | Cortacircuitos | Mitsubishi | 10A |
| 18 | relé | Hequán | Ru2s-d24 |
| 19 | Fuente de alimentación de conmutación | Mingwei | DC24V-150/100W |
| 20 | Sistema de lubricación central | Ayun | 3L |
| 21 | Rueda manual | Tetsuhong | 12V |
| 22 | Varilla de alambre | Alambre a prueba de aceite | Estándar de Taiwán |
- Accesorios estándar S
|
| NO. | Red de calibre | cantidad |
| 1 | Sistema de soplado del eje principal | 1 |
| 2 | Serie de enfriamiento de herramientas | 1 |
| 3 | Escudo de tipo de cubierta completa | 1 |
| 4 | Sistema de lubricación automática | 1 |
| 5 | Luz de trabajo | 1 |
| 6 | Ajuste la almohadilla y el perno | 1 |
| 7 | *** Platina universal | 1 |
| 8 | cisterna | 1 |
| 9 | Intercambio de calor del gabinete eléctrico | 1 |
| 10 | Caja de instrumento | 1 |
| 11 | Incluido se incluye BT30 Shank + Pull Nail | 1 |
| 12 | Incluido el portavasos de bloqueo BT30 | 1 |
| 13 | Especificación del sistema | 1 |
| 14 | 6 'alicates planos | 1 |
1. ¿Cuál es el MOQ para su producción?
R. La cantidad mínima de pedido (MOQ) depende de sus requisitos específicos para el color, el logotipo y otras personalizaciones. Para algunos artículos estándar que tenemos en stock, el MOQ es solo 1 conjunto.
2. ¿Cómo controlar la calidad de los productos?
R. Siempre hemos puesto un gran énfasis en mantener un alto nivel de calidad. Además, el principio que siempre mantenemos es proporcionarle una calidad superior, precios competitivos y un excelente servicio. clientes de mejor calidad, mejor precio y mejor servicio.
3.¿Cuáles son sus principales productos de su empresa?
R: Nos especializamos en una amplia gama de maquinaria que incluye máquinas CNC, máquinas de torno, fresadoras, máquinas de molienda, centros de mecanizado vertical, máquinas de perforación, máquinas de perforación radial, máquinas de aserrado y más. Máquina, máquina de perforación radial, máquina de aserrado, etc.
4. ¿Cuáles son sus términos comerciales?
R: Aceptamos Ex-Works (EXW), gratuitos a bordo (FOB), Costo y Freight (CFR) y Términos de costo, seguro y carga (CIF).
5.¿Cuáles son los términos de pago?
A: Aceptamos pagos T/T. Se requiere un pago inicial del 30% al realizar el pedido, con el saldo restante del 70% adeudado antes del envío.
6. ¿Qué sistema CNC usas?
R: Utilizamos una variedad de sistemas CNC, incluidos Fanuc, Siemens, Mitsubishi, Syntec y HCN. La elección depende de sus necesidades específicas.
7.¿Cómo puedo elegir las máquinas más adecuadas?
R: Simplemente envíenos sus dibujos de productos y detalles de la aplicación. Nuestros expertos recomendarán las máquinas más adecuadas para usted.
8. ¿Qué tipo de paquete ofrece?
R. Por lo general, usamos casos de madera contrachapada para garantizar que todos los bienes permanezcan en excelentes condiciones. Las opciones de embalaje personalizadas también están disponibles a pedido.
9. ¿Puede su planta hacer OEM?
R: Sí, podemos proporcionar servicios OEM y ODM para cualquier cliente.
10. ¿Qué tal la garantía?
R: El período de garantía es un año después de la entrega. Incluso más allá del período de garantía, ofrecemos un servicio de por vida para nuestras máquinas.
