Descripción del Producto
Características de la fresadora vertical y horizontal
Dirección del eje del husillo variable: el diseño ingenioso de la máquina de molienda de doble propósito vertical y horizontal permite una alteración perfecta de la dirección del eje del husillo. Esta adaptabilidad atiende a diversos requisitos de procesamiento, elevando así la eficiencia del procesamiento a alturas notables.
Versatilidad potente: gracias a la dirección del eje del huso ajustable, la máquina de fresado de doble propósito vertical y horizontal cuenta con una amplia gama de aplicaciones y funcionalidades robustas. Sin esfuerzo procesa superficies de la pieza de trabajo en múltiples ángulos en relación con el plano horizontal, cumpliendo una variedad de intrincadas demandas de procesamiento.
Fuerte adaptabilidad: la máquina de molienda de doble propósito vertical y horizontal sobresale en el manejo de una miríada de tareas de procesamiento complejas. Ya sea que se trate de procesamiento de plano, superficie o ángulo especial, la máquina logra resultados precisos simplemente ajustando la dirección del eje del huso.
Eficiencia de producción mejorada: al alterar la dirección del eje del husillo, la máquina de fresado vertical y horizontal procesa de manera competente múltiples superficies después de una sola configuración, minimizando el tiempo de reposicionamiento de la pieza de trabajo y aumenta significativamente la eficiencia de producción.
Operación fácil de usar: a pesar de sus poderosas capacidades, la máquina de molienda vertical y horizontal ofrece una operación intuitivamente simple. Los usuarios pueden cambiar sin esfuerzo entre modos verticales y horizontales a través de controles directos, adaptándose a variadas necesidades de procesamiento con facilidad.
Parámetros del producto
Características estructurales de la fresadora vertical y horizontal
Primero, la estructura del lecho
del lecho de la fresadora vertical y horizontal está diseñada con un diseño robusto de doble columna, que ofrece resistencia y rigidez inigualables para una precisión y estabilidad superiores. Equipado con un lecho deslizante, admite con precisión el peso de la mesa y el huso, mitigando efectivamente la vibración y el ruido.
En segundo lugar, la estructura del banco de trabajo
, el banco de trabajo, una piedra angular de la fresadora vertical y horizontal, mantiene de forma segura la pieza de trabajo para su procesamiento. Diseñado meticulosamente con una ranura T, permite una fácil sujeción y puede moverse a la perfección en direcciones horizontales y verticales. Además, la característica rotativa de la mesa facilita el mecanizado de bisel sin esfuerzo.
Tres, la estructura del eje principal,
el huso de la máquina vertical y horizontal, está diseñada con opciones para orientaciones verticales u horizontales. Utilizando un sistema de sujeción de mango de manejo de herramientas, ofrece alta velocidad y par para acomodar una variedad de necesidades de mecanizado. Un sistema de enfriamiento integrado garantiza un enfriamiento eficiente de herramientas y piezas de trabajo.
Cuatro, el sistema de alimentación
, el sistema de alimentación, un componente esencial de la frescura vertical y horizontal, comprende un eje de alimentación, el servomotor y el riel guía. El eje de alimentación gobierna con precedentes el movimiento de la herramienta en direcciones horizontales y verticales, lo que permite un espectro de procesos de mecanizado. El servomotor garantiza un control preciso, defendiendo una alta precisión y velocidad, mientras que el riel de guía garantiza la estabilidad y la precisión.
Quinto, las ventajas estructurales,
la máquina vertical y horizontal brilla con una estructura compacta, funcionalidad formidable, amplio rango de aplicaciones, precisión superior y alta automatización. Está diseñado para un procesamiento eficiente, reduciendo la intervención manual, ahorrar tiempo y reducir los costos notablemente. | Nombre del producto | Fresa vertical y horizontal |
| Modelo de producto | 6Hv |
| Parámetros técnicos del producto |
| dimensión | Tamaño de la mesa | 1372*330 mm |
| | Carga de mesa | 350 kg |
viaje | Viajes izquierdo y derecho (x) | 1000 mm |
| Viajes hacia adelante y hacia atrás (y) | 420 mm |
| Viajes arriba y abajo (z) | 380 mm |
Coeficiente de huso vertical | Cón de husillo | N T40 |
| Distancia de huso a mesa | 150-530 mm |
| Velocidad del huso | 80-5440 rpm |
| Trazo de elevación del husillo | 127 mm |
| Potencia del caballo del huso | 5HP |
| Alcance del brazo | 600 mm |
Coeficiente de huso transversal | Potencia del motor del eje horizontal | 2.2kw |
| Velocidad del huso transversal | 60-1320 rpm |
| Cón de huso transversal | NT40 |
| Viajamiento del huso transversal | 120 |
| Altura central del soporte | 230 |
Dimensiones del perfil de la máquina | T-lot (ancho * número de ranura * distancia de ranura) | 16 mm*3 mm*65 mm |
| Ángulo de inclinación de la cabeza de fresado | 45 delantero/ parte posterior |
| Tamaño de la máquina (L * W * H) | 2200*2 000*2 500 mm |
| Peso aproximado de la máquina | 2500 kgs |
| | Nombre y especificación de accesorios | cantidad |
Piezas estándar para máquinas herramientas | 1.Bomba de aceite | 1 |
| 2.Luz de trabajo | 1 |
| 3.Tablero de órganos + pegamento protector | 1 |
| 4.Varilla de unión NT40 vertical, varilla de enlace NT40 horizontal | 1 |
| 5tools y cajas de herramientas | 1 |
Piezas especiales para máquinas herramientas | 6. Regla electrónica de dos ejes | 1 |
| 7. Feed automático del eje X | 1 |
| 8. 6 'alicates planos | 1 |
| 9. 58 piezas Compuesto Platen | 1 |
| 10. Boquilla de cable NT40 | 2 |
| 11. Instrucciones de operación | 1 |
| 12. Motor de elevación del eje z | 1 |

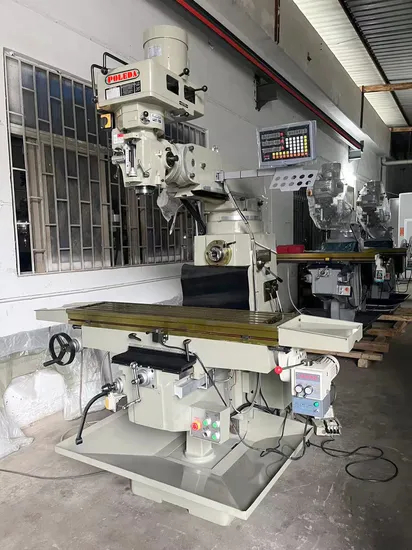

Fotos detalladas
Nuestras ventajas
Certificaciones
Preguntas frecuentes
1. ¿Cuál es el MOQ para su producción?
A. El MOQ depende de sus requisitos para el color, el logotipo, etc.. Para algunos elementos normales, tenemos en stock, el MOQ es 1 conjunto.
2. ¿Cómo controlar la calidad de los productos?
A. Siempre hemos puesto un gran énfasis en el nivel de calidad .
3.¿Cuáles son sus principales productos de su empresa?
R: Nos especializamos en todo tipo de máquinas, como la máquina CNC, la máquina del torno, la frescura, la máquina de molienda, el centro de mecanizado vertical, la máquina de perforación, la máquina de perforación radial, la máquina de aserrecimiento, etc.
4. ¿Cuáles son sus términos comerciales?
A: Ex-Works FOB, CFR y CIF, todos aceptables.
5.¿Cuáles son los términos de pago?
R: T/T, 30% de pago inicial cuando el pedido, el 70% de saldo de pago antes del envío;
6. ¿Qué sistema CNC usas?
A: Fanuc, Siemens, Mitsubishi, Syntec, HCN. Depende de su elección.
7.¿Cómo puedo elegir las máquinas más adecuadas?
R: Envíenos los dibujos y aplicaciones de productos, elegiremos las máquinas más adecuadas para usted.
8. ¿Qué tipo de paquete ofrece?
A. Normalmente en el caso de madera contrachapada, para asegurarse de que todos los bienes en buenas condiciones. El paquete personalizado puede ser aceptable.
9. ¿Puede su planta hacer OEM?
A: Sí, no es un problema. Podemos hacer OEM y ODM para cualquier cliente .
10. ¿Qué tal la garantía?
R: El período de garantía es un año después de la entrega. Incluso más allá del período, suministraremos un servicio de por vida para Mac.
