Descripción del Producto

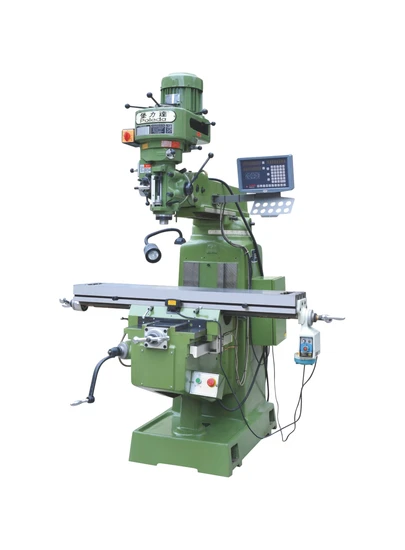

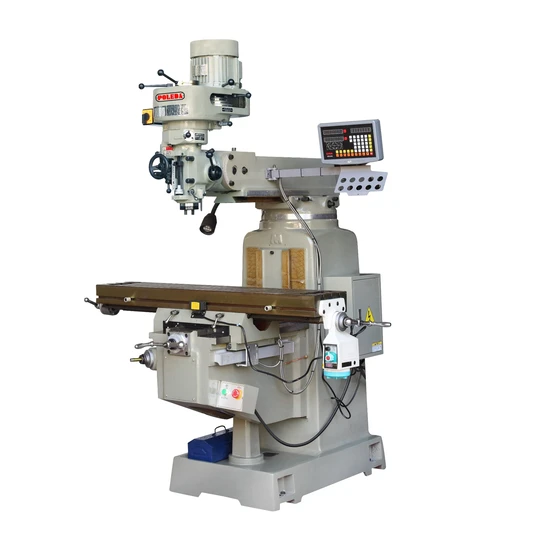

Introducción al producto de la máquina de fresado
Una fresadora es una máquina herramienta que corta el material en la parte mecanizada por medio de una herramienta giratoria. Es una de las máquinas herramientas más utilizadas en el procesamiento de cortes de metales, la fresadora tiene la capacidad de procesar plano, superficie, piezas de engranaje y puede perforar, escarestar, perforar y otros procesos.
Estructura básica de la fresadora:
la estructura básica de la fresadora incluye principalmente: cama, mesa deslizante, banco de trabajo, eje horizontal, columna, haz, riel guía, motor, etc.
1. Cama: la cama es la parte de soporte básica de la fresadora, que lleva los diversos componentes. La cama generalmente está fundida, con buena estabilidad y fuerte rigidez.
2. Mesa de deslizamiento: la mesa de portaobjetos es una parte móvil de la fresadora, que puede deslizarse hacia adelante y hacia atrás en la cama. La mesa deslizante está equipada con un banco de trabajo y un eje horizontal, que realiza el posicionamiento y el procesamiento de la parte mecanizada moviendo la mesa deslizante.
3. Workbench: Workbench es la plataforma de trabajo de la fresadora, que se utiliza para agarrar y arreglar la parte mecanizada. La tabla se puede girar, inclinar y otras operaciones según sea necesario para completar el procesamiento de piezas mecanizadas complejas .
Parámetros del producto
Características estructurales
1. Base, fuselaje, banco de trabajo, asiento de deslizamiento medio, asiento deslizante de elevación y otros componentes principales están fundidos con materiales de alta resistencia.
Y mediante el tratamiento de envejecimiento artificial, para garantizar la estabilidad a largo plazo de la máquina herramienta.
2, el cabezal de fresado está equipado con cabeza de fresado de torreta, y el eje principal está equipado con métodos manuales y de micro alimentación, procesamiento conveniente y preciso;
El cabezal de fresado se puede ajustar ± 45 ° en el plano vertical y 360 ° en el plano horizontal para expandir el rango de mecanizado de la máquina.
3. Hay tres tipos de alimentación manual, alimentación móvil y alimentación rápida móvil en la mesa vertical y horizontal. La alimentación móvil puede obtener 8 velocidades de alimentación diferentes.
Puede cumplir con diferentes requisitos de procesamiento; La alimentación rápida permite que la pieza de trabajo alcance la posición de mecanizado rápidamente y acorta el tiempo no mecanizado.
4, la plataforma Z-Lifting se puede lograr mediante manual y maniobra de dos maneras, y el manual y la maniobra están entrelazados, eliminando factores inseguros.
5, la dirección de la Tabla X viaja hasta 800 mm, y X, Y, z Par de la guía de tres direcciones mediante enfriamiento de ultra audio, tratamiento de rectificación de precisión y raspado,
mejoran la precisión y prolonga la vida útil de la máquina.
6. El dispositivo de lubricación manual puede forzar el tornillo de plomo longitudinal, horizontal y vertical y el riel de guía para lubricar, reducir el desgaste de la máquina herramienta y garantizar el funcionamiento eficiente de la máquina herramienta;
Al mismo tiempo, el sistema de enfriamiento cambia el tamaño del flujo de refrigerante ajustando la boquilla para satisfacer las diferentes necesidades de procesamiento.
7. El sistema operativo de la máquina herramienta está suspendido en la parte superior derecha de la máquina herramienta a través del brazo de soporte, que es ergonómico y fácil de operar;
El panel de operación está diseñado con símbolos figurativos, que es simple e intuitivo.
8, se puede seleccionar el huso de la máquina de fresado de torret R8.NT30 NT40,
9, equipado con una caja y controlador eléctrico mejorados, con un zócalo de salida de 110V, 220V. | Nombre del producto | |
| Nombre del producto | Fresadora |
| Modelo de producto | 4s |
| Parámetros técnicos del producto | |
| dimensión | Tamaño de la mesa | 1270*254 mm |
viaje | Trazo de izquierda y derecha (x) | 720 mm |
| | Accidente cerebrovascular anteroposterior (y) | 380 mm |
| | Trazo arriba y abajo (z) | 380 mm |
| | Alcance del brazo | 520 mm |
| | Distancia desde la superficie del extremo del huso a la mesa | 50-490 mm |
Coeficiente del eje principal | Cón de husillo | R8 |
| | Velocidad del huso | 80-5440rpm (16 velocidades) |
| | Viaje de husillo | 127 mm |
| | Potencia del caballo del huso | 3HP |
| Cabeza de fresado | Ángulo de inclinación de la cabeza de fresado | 180 ° alrededor / 45 ° delantera y trasera |
Dimensiones del perfil de la máquina | T-lot (número * tamaño * espaciado) | 3-15.88*65 mm |
| | Tamaño de la máquina (L * W * H) (mm) | 1750*1700*2200 mm |
| | Peso aproximado de la máquina | 1280 kgs |
| La configuración es la siguiente | Nombre y especificación de accesorios | cantidad |
Piezas estándar para máquinas herramientas | 1, bomba de aceite manual | 1 |
| | 2, trabajo de trabajo | 1 |
| | 3, junta de órganos + pegamento protector | 1 |
| | 4, palanca | 1 |
| | 5, Herramientas y cajas de herramientas | 1 |
| | 6, instrucción de funcionamiento | 1 |
| Piezas especiales para máquinas herramientas | 7, regla electrónica de dos eje | 1 |
| | 8, alimento automático del eje x | 1 |
| | 9, 6 'alicates planos | 1 |
| | 10. Placa de clamp | 1 |
| | 11, Chuck | 1 |
Nuestras ventajas
Certificaciones
Preguntas frecuentes
1 . ¿Cuál es el MOQ para su producción?
A. El MOQ depende de sus requisitos para el color, el logotipo, etc.. Para algunos elementos normales, tenemos en stock, el MOQ es 1 conjunto.
2. ¿Cómo controlar la calidad de los productos?
A. Siempre hemos puesto un gran énfasis en el nivel de calidad .
3.¿Cuáles son sus principales productos de su empresa?
R: Nos especializamos en todo tipo de máquinas, como la máquina CNC, la máquina del torno, la frescura, la máquina de molienda, el centro de mecanizado vertical, la máquina de perforación, la máquina de perforación radial, la máquina de aserrecimiento, etc.
4. ¿Cuáles son sus términos comerciales?
A: Ex-Works FOB, CFR y CIF, todos aceptables.
5.¿Cuáles son los términos de pago?
R: T/T, 30% de pago inicial cuando el pedido, el 70% de saldo de pago antes del envío;
6. ¿Qué sistema CNC usas?
A: Fanuc, Siemens, Mitsubishi, Syntec, HCN. Depende de su elección.
7.¿Cómo puedo elegir las máquinas más adecuadas?
R: Envíenos los dibujos y aplicaciones de productos, elegiremos las máquinas más adecuadas para usted.
8. ¿Qué tipo de paquete ofrece?
A. Normalmente en el caso de madera contrachapada, para asegurarse de que todos los bienes en buenas condiciones. El paquete personalizado puede ser aceptable.
9. ¿Puede su planta hacer OEM? A: Sí, no es un problema. Podemos hacer OEM y ODM para cualquier cliente. 10. ¿Qué tal la garantía?
R: El período de garantía es un año después de la entrega. Incluso más allá del período, suministraremos un servicio de por vida para Mac.
